<section style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box; font-family: system-ui, -apple-system, BlinkMacSystemFont, " helvetica="" neue",="" "pingfang="" sc",="" "hiragino="" sans="" gb",="" "microsoft="" yahei="" ui",="" yahei",="" arial,="" sans-serif;="" font-size:="" 16px;="" letter-spacing:="" 0.544px;="" text-indent:="" 2em;="" visibility:="" visible;="" overflow-wrap:="" break-word="" !important;"="">

硬度表示材料抵抗硬物体压入其表面的能力， 是衡量材料性能的重要指标之一。对于被检测的材料而言,硬度代表着在一定的压头和力的作用下所反映出的弹性、塑性、塑性形变强化率、强度、韧性以及抗摩擦性能等一系列不同物理量的综合性能指标。

测试硬度的仪器称为硬度计，或者硬度试验机。  常用的硬度计有洛氏硬度计、布氏硬度计、维氏硬度计、努氏硬度计，以及布洛维一体机(很多行业客户称硬度计)。

布氏硬度测量方法由于压痕大、测量结果较准确，是金属硬度检测中应用较广泛的检测方法之一。

布氏硬度检测方法

布式硬度测试是现今常用的硬度测试法中古老的方法，此测试方法于1900年由瑞典工程师Johan August Brinell提出，这种方法使用较早。由于其压印痕较大,因而硬度值受试样组织显微偏析及成分不均匀的影响轻微,检测结果分散度小,复现性好,能比较客观地反映出材料的客观硬度。

布氏硬度检测原理

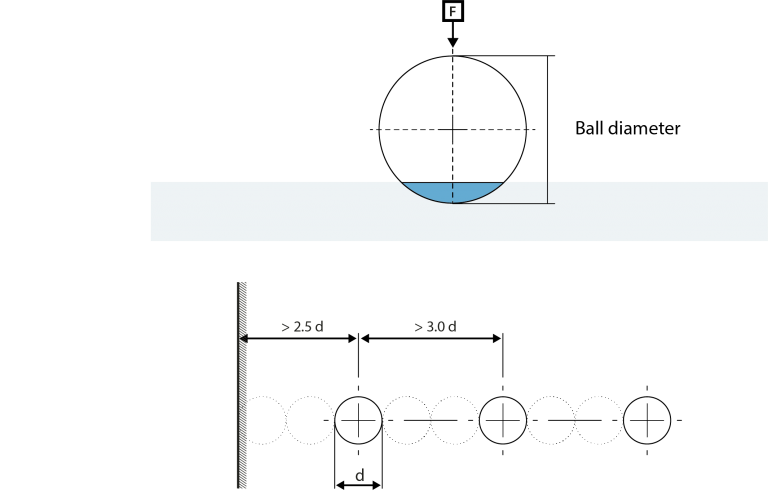

以一定的试验力将一定直径的压头垂直地压入试样表面，将试验力保持一段时间，然后卸载。测量两条相互垂直的压痕直径，然后由压痕直径的平均值以及运用特定的计算公式或基于此公式得出的图表来算出布氏硬度值。

布氏硬度检测表示方法

布氏硬度测试条件具有大约25种不同的试验力/球压头的组合，对于几乎所有的金属，仅需球压头尺寸与试验力，即可对其进行布氏硬度测试。只要球压头尺寸与试验力的比值保持不变，理论上布氏测量结果保持一致。

通常布氏硬度测试结果在工业中广泛地用作商业运输验收依据和质量控制。测试结果可能与金属本身的特性相关，如：延展性，拉伸强度和耐磨性等。

布氏硬度的表示方法， 例如：

180HBS10/1000/30表示用直径10mm的钢球，在1000 kgf的试验载荷作用下，保持30s时测得的布氏硬度值为180。

520HBW5/750表示用直径5 mm的硬质合金球，在750kgf的试验载荷作用下，保持10~15s时测得的布氏硬度值为520。

布氏硬度检测标准

ISO 6506

        GB/T 231

        ASTM E10

        JIS Z 2243

       布氏硬度检测特点

布氏硬度试验是所有硬度试验中压痕一种试验方法，由于布氏硬度检测采用的压力大,压头球径大,压痕直径大,不受试样组织显微偏析及成分不均匀的影响，能反映出材料的综合性能。适合大晶粒、组织不均匀的材料，如锻钢、铸铁、各种退火、调质处理后的钢材、有色金属及其合金等，尤其适合较软的金属,如铝、铜、铅、锡、锌等及其合金。

当然， 采用小直径球压头可以测量小尺寸和较薄材料。

布氏硬度检测应用

主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定，常用在冶金、锻造、电力、石油机械、轨道车辆、汽车、军工装备、实验室、大专院校和科研等领域。

免责声明：本平台文章均系转载，版权归原作者所有。所转载文章并不代表本网站赞同其观点和对其真实性负责。如涉及作品版权问题，请及时联系我们，我们将作删除处理以保证您的权益！
