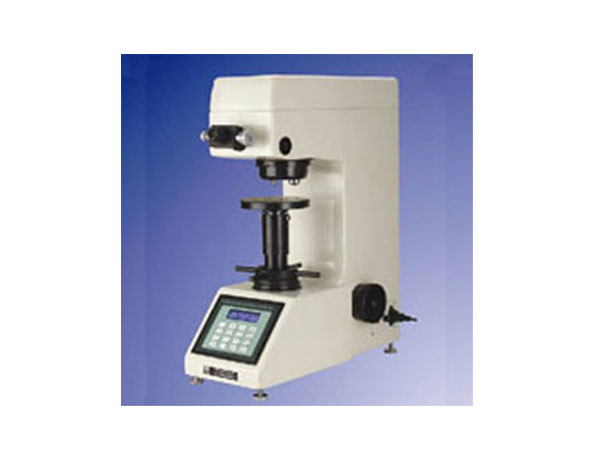

维氏硬度计HV-5型适用于测量微小、薄形试件、表面渗镀处理后的零件，是科研机构、工厂及质检部门进行研究和检测的硬度测试仪器。其主要功能如下：

1、小负荷维氏硬度标尺的选择；

2、LCD屏同步显示试验力的变换；

3、压痕对角线长度通过面板的键入，使硬度示值在LCD屏直接读出；

4、根据不同的材料可选择硬度间的转换对照；

5、采用可调冷光源测量系统等。

一、主要技术参数

1、试验力：2.94N(0.3kg)、4.9N(0.5kg)、9.8N(1kg)、19.6N(2kg)、29.4N(3kg)、49 N(5kg)。

2、硬度符号：HV0.3、HV0.5、HV1、HV2、HV3、 HV5

3、示值允许误差：±3.0%

4、硬度测试范围：40HV~2500HV

5、试验力施加方法：自动加卸试验力

6、测量显微镜放大倍率：200×（测试时）；100×（观察时）

7、试验力保持时间：0～99s（根据需要任意输入）

8、很小检测单位：0.5μm

9、试件很大高度：160mm

10、压头中心到机壁很大距离：135mm

11、主机重量：约40kg

12、电源：AC220V/50Hz

13、外型尺寸：（长×宽×高）540×220×650mm

二、小负荷维氏硬度计HV-5型的标准配置

主机（装配维氏压头一只，10X、20X物镜各1只）

1、砝码 3只

2、大、中、“V”型试台 各1只

3、水平调节螺钉 4只

4、电源线 1根

5、10X数字式测微目镜 1只

6、维氏硬度块 2块{1kg、5kg各1块}

7、备用保险丝（0.5A） 2只

8、备用定位弹片 3只

9、产品合格证 1份

10、产品使用说明书 1份

三、选配件

1、可选配DM-2003视频测量装置

2、可选配电脑微机自动测量装置
