物镜

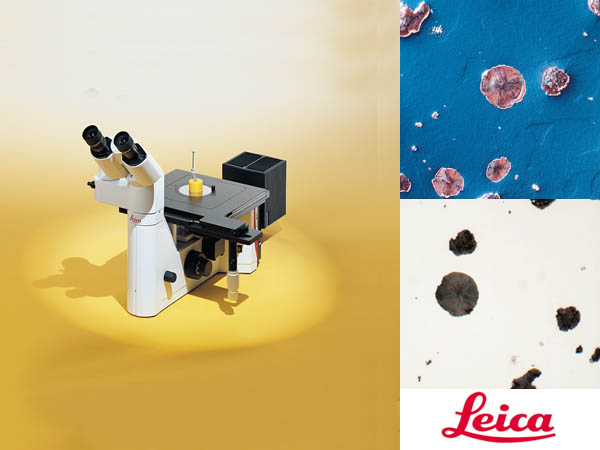

物镜的质量是显微镜成像的核心。对反射光的明视场，对比度和荧光偏振设计，徕卡DM ILM显微镜兼容所有无限远系统及徕卡的M25mm大孔径透光物镜。更早的徕卡类型（徕兹）RMS物镜应该可在DM ILM上使用。

N PLAN系列

N PLAN 2.5x/0.07 11.2 mm

N PLAN 5x/0.12 14.0 mm

N PLAN 10x/0.25 5.8 mm

N PLAN 20x/0.40 1.1 mm

N PLAN 50x/0.75 0.37 mm

N PLAN 100x/0.90 0.27 mm

PL FLUOTAR系列

PL FLUOTAR 1.6x/0.05 1.54 mm PL

FLUOTAR 2.5x/0.07 9.2 mm HC PL

FLUOTAR 5x/0.15 12.0 mm HC PL

FLUOTAR 10x/0.30 11.0 mm HC PL

FLUOTAR 20x/0.50 1.27 mm HC PL

FLUOTAR 50x/0.80 0.5 mm HC PL

FLUOTAR 100x/0.90 0.3 mm HC PL

FLUOTAR 100x/1.30 OIL ∞/0 0.13 mm

PL APO系列

PL APO 50x/0.90 0.28 mm

PL APO 100x/0.95 0.16 mm

PL APO 150x/0.95 0.20 mm

PL APO 250x/0.95 0.24 mm with spacer ring 25/RMS

长工作距离

PL FLUOTAR L 50x/0.55 8.0 mm

PL FLUOTAR L 100x/0.75 4.7 mm with spacer ring 25/RMS

PLAN H 20x/0.40 12.6 mm

PLAN H 40x/0.60 7.1 mm

目镜观察筒定义了边缘锋利和标准倍率图像：ILB和ILT观察筒所配直径23.2mm的目镜：视度补偿目镜10x/18 和目镜10x/18；M（方格）目镜10x/20 和目镜10x/20；M (直线刻度) HCL系列:30 mm直径目镜HC PLAN10x/20；同样兼容其它倍率目镜：12.5X,16X,25X

N PLAN Ａnd PL FLUOTAR系列，目镜23.2 mm Ａnd 30 mm Ø

目镜观察筒

观察与照相

DM ILM具有多种观察筒供选择，具备0° -35 °视角调整。所有的观察筒都配备了一个1X无限远管镜。通过360°旋转，使显微镜也可以从侧面使用，方便用户调整试样位置。

双目镜筒 HC ILB

45°观察角,目镜筒直径 23.2 mm

三目镜筒 HC ILT

45°观察角,目镜筒直径 23.2 mm ，通光量100 %目镜观察/100 % 照相输出。照相输出端位于目镜侧端，它的好处在于不妨碍检视载物台上的样品。

其它观察筒适用于 IL/L:

双目 HC LB 和三目 HC L VB      0° – 35° 视角调整

三目镜筒 HC L1 T         通光量50 % 观察/50 %照相

三目镜筒 HC L3 T        通光量 100 % /100 % 或50 %/50 %

三目镜筒 HC L V1T      0° – 35° 视角调整，通光量50 %，观察/50 %照相



双目镜筒，HC ILB    配有DC100数字摄像头的三目镜筒HC ILT            配有SLR摄像头的三目镜筒HC ILT



配有MPS30的三目镜筒HC ILT   配有TV摄像头的三目镜筒HC L V1T



技术参数

•物镜:1.25X-250X

•目镜:10X,12.5X,16X,25X(视野18mm,20mm)

•观察方式:明场 偏光

•物镜转盘:4X M25 明场镜头

•载物台:247X230mm尺寸,行程60x40,可配多种载物孔径板

•摄像方式:可通过C接口进行拍摄,并通过专业软件进行分析测量等工作

•内置6V 35W,外置12V 100W照明



规格尺寸

高度尺寸:

CCD摄像头 390 mm

数码相机 410 mm

模拟摄像头 350 – 450 mm

显微镜尺寸:

长 650 mm

宽 320 mm

物镜孔径: M25 x 0.75

目镜视野: 23.2 mm

30 mm (HC L tubes)

光阑直径: 32 mm (50 mm optional)
