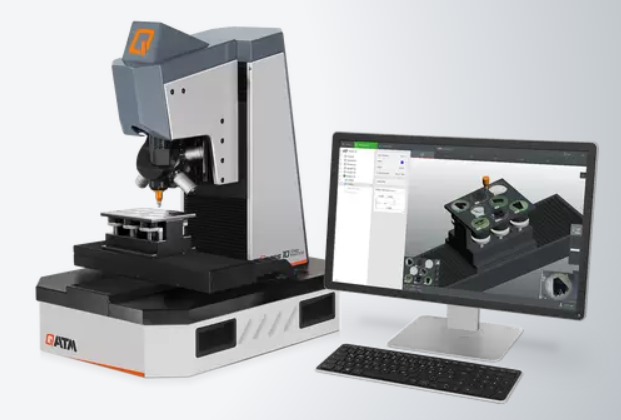

全自动硬度测试的简单开始

大测试空间

设备的整体结构均采用阳极氧化的铝材，测试空间较大。配有高精度增量测量系统的全自动XY载物台可以配置一个1位样品夹 具。除此之外，客户可以在软件中创建和管理各种测试路径方法。

大测试空间

设备的整体结构均采用阳极氧化的铝材，测试空间较大。配有高精度增量测量系统的全自动XY载物台可以配置一个1位样品夹 具。除此之外，客户可以在软件中创建和管理各种测试路径方法。

模板功能

• 测试类型: CHD, NHD, SHD, 行测量, 快速单点测量
• 反复试验/重复样件的理想选择
• 将测试序列拖拽到目标位置
• 行的起始点通过Auto-Snap功能自动确定

• 协议和数据报告

  广泛的结构化选项用于储存测试项目数据。可配置的协议内容和数据输出文件。

• 通过全景摄像头可实现模块化扩展

  在任何时间都可以通过增加全景摄像头将CHD Master模块化升级为“CHD MASTER +”，满足新的应用。

• 通过CHD MASTER+实现专业应用

• 全景摄像头

  USB 3.0-5百万像素彩色摄像头系统在捕捉整个样品和测试协议中的预览方面可提供很大程度的操作舒服性。

• 多样品测试和多镶嵌样品

  通过使用Qness样品夹具，CHD Master+可同时测试多达8个镶嵌样品—即使是在几个测试工件镶嵌在一个试样中的情况下。

• 2D/3D 面分布

  可对测试样品的整个平面或局部提供硬度分布图。在样品图像中可以用2维和依据透视可自由旋转的3维分布图来颜色区分显示。

• 边缘识别

  Qness边缘识别软件模块功能是当使用项目和样品模板时，自动将测试行的起始点和样品边缘匹配起来。该模块增强了设备的自动化程度，也是标准AutoSnap功能的附加功能。

• 从CHD到焊接样品

  在简单、快速CHD/NHD/SHD测试的设计宗旨之外，设备也可选配升级用于测试焊接样品，以及对超大工件的视觉测试模式。

• QNESS 10/30/60 CHD MASTER+

• 技术参数

•

• 支持的测试方法	维氏, 努氏, 布氏
  测试力范围	50 g - 10 kg (0.49 - 98.1 N)
  转塔	6-位，电机驱动
  软件	Qpix Control2
  测量类型	CHD，NHD，RHD，单点，行测量
  测砧/交叉试台	电机驱动
  X/Y/Z行程	X 150 / Y 150 / Z 145 mm
  主机重量	58 kg
  数据界面	1x USB3.0: 硬度计PC界面
  X/Y试台重复性	+/- 3.5 µm
  摄像头系统	500万像素彩色摄像头
  很大允许工件重量	50公斤
  电源供应	230~1/N/PE, 110~1/N/PE
  很大功耗	~200 W
  附件和选项
  包括物镜和压头	物镜: 4x, 20x, 40x DakkS-认证维氏压头
  试样夹具（可选）	CHD Master: 1位夹具(ø 30 / 40 / 50 mm) CHD Master+: 1位夹具(ø 30 / 40 / 50 mm), 4位夹具(ø 30 / 40 / 50 mm), 8位夹具(ø 30 / 40 mm)
  数据连接接口（可选）	QDAS, PCI, AMS, REMOTE
